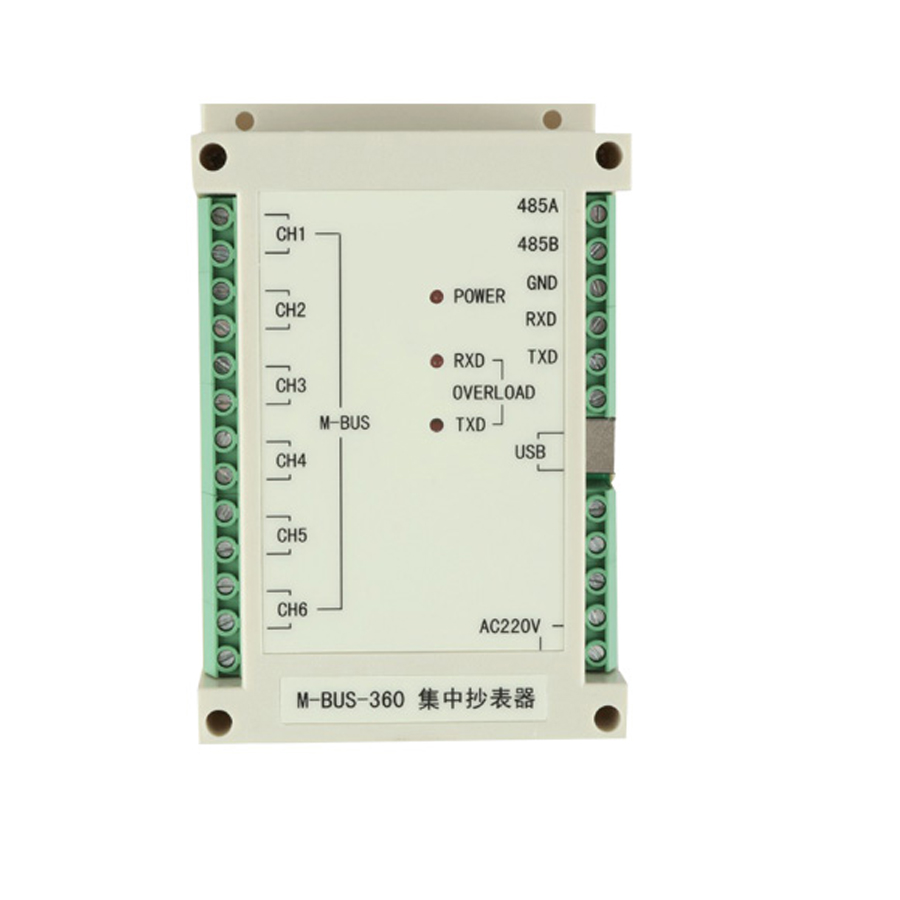

MBUS集中器

• 发布于： 2022-07-21 15:21
• 点击率： 249

1.概述

采集器是智能抄表系统的扩展网络设备，每一个输出端口引出一条扩展总线，扩展总线连接表单元。采集器为智能抄表网络终端设备建立通信通道，管理表单元，使抄表网络的结构清晰、工作局部化、提高通讯效率。

2.工作原理

扩展总线，使总线形成自然的分支，管理总线制直读表与控制执行器，可编程设置通道地址，实现通讯通道自动切换，吸收浪涌电流，抗雷击、防静电。

◇  具有防雷作用的同时还具有总线隔离功能；

◇  内部电路能自动感知数据流方向，自动切换使能控制端，并对信号进行放大、增强；

◇  系统通过寻址方式访问对应采集器输出通道内表单元，而不影响其它采集器输出通道内表单元工作；

◇  在网络数据传输时，为表单元供给电源及通讯通道；

◇  对通信链路的信号进行放大，可延长网络传输距离及增加网络负载能力；

◇ 仅在抄表的瞬间给表供电，系统整体功耗降低，抗干扰能力强。

◇ 上行输入有仅RS-485版本、仅MBUS版本和 RS-485及MBUS双总线版本三种采集器版本可选择，其中双总线版本还可选配短距离无线版本。

◇ 特殊约定：电脑抄表软件的数据库的节点编号最低位请输入采集器的输出通道号1，2，3或4；次低位请输入集中器的输出通道号1，2，3或4，通过短距离无线通讯时，电脑抄表软件的数据库的节点编号次低位请输出A,B,C,D或E，对于内部协议2400速率来说，节点编号次低位请输入B。通过手抄器操作时，节点编号次低位输入0。（部分RS-485版本的集中器的输出采用不区分输出通道的设计，则上行RS-485的采集器的节点编号次低位可用，按照采集器编号执行，不必按照此特殊约定）。
