产品概述

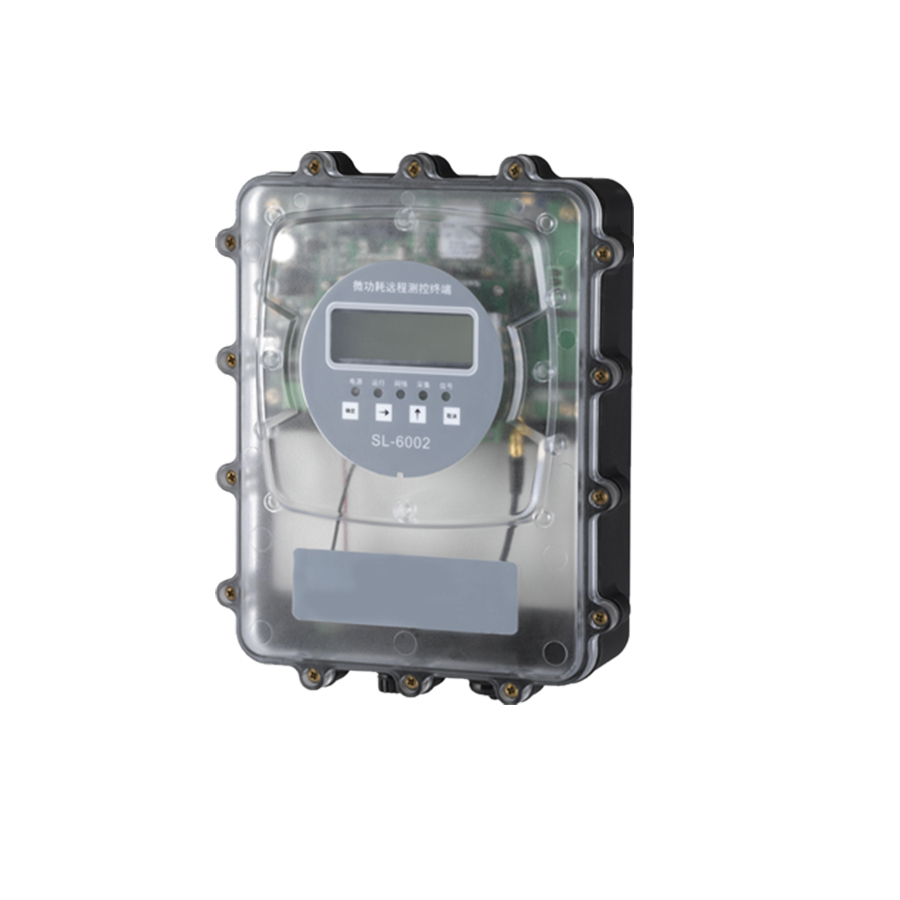

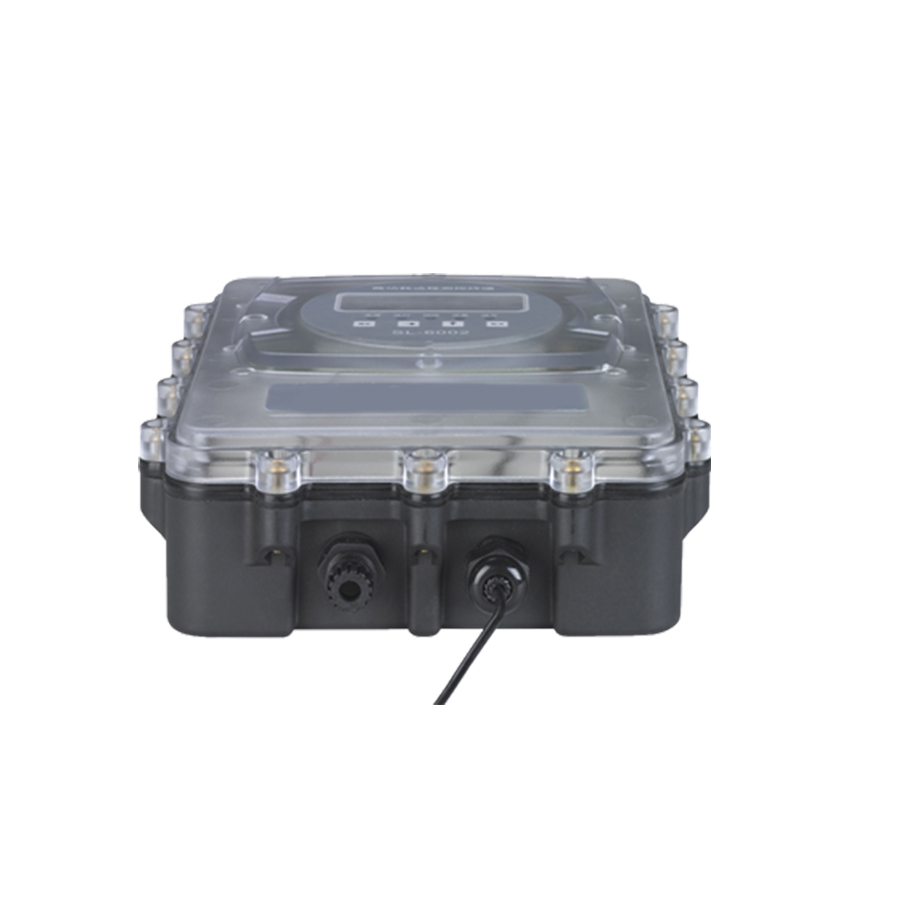

       CR6002数据测控终端是集成了双核处理器、LCD液晶显示屏、RS485仪表采集、4G全网通模组和独立脉冲采集模块、模拟量信号采集、独立5PPM高精度时钟芯片于一体的太阳能供电及市电供电低功耗测控装置，尤其是针对DMA应用场景下，提供了流量、压力、液位的“常规定时采集+夜间小流量高频采集”以及“常规越线报警+瞬时突变报警”等专业化、场景化应用功能，是智慧水务感知层设备实施高密度、高可靠性无线测控的最佳手段。

功能特点

自研IP通信技术：“轻型专有IP通信技术”，适用于嵌入式实时操作系统，具有代码量小、占用内存小、运行效率快、可靠性高、稳定性强等优点

4G全网通设计：采用4G全网通模组，自适应移动、电信、联通网络制式，配套Web软件以及底层通讯服务程序、Opc Server

双核处理器设计：采用ARM“Cortex-M3+““MSP430”32位双核处理器，多线程并行运算技术，大幅度提升RTU可靠性及稳定性

高精度时钟芯片： 标配采用独立5PPM高精度时钟芯片，零点自动校时，确保RTU时钟的一致性，误差小于1秒；用于确保采集、存储、上报、突变报警、夜间高频采集等一系列功能的有序、可靠、稳定运行

大容量数据存储：内置16M高性能Flash存储器，可以根据数据采集时间周期（以秒为单位）进行数据采集并存储。可冻结存储不低于50000个历史数据。RTU可以设置数据自动上报时间间隔，定时上报10天内的未上报的数据

LCD液晶显示：标配LCD液晶显示屏、磁控按键及状态指示功能，通过LCD显示屏对信号强度、电池电压、流量、压力、液位、采集周期、上报周期等运行状态进行可视化展现及配置，显示内容丰富，现场调试非常便利

远程固件升级：可以通过蓝牙或4G无线的方式，对RTU的固件程序进行无线空中升级，以便于对嵌入式软件功能的迭代以及故障修复，有效降低设备运维成本

突变报警功能： 支持流量、压力的突变报警值配置功能，当流量、压力监测值达到阀值时，将立即上报当前数据，避免出现瞬时突变报警出现滞后的现象

夜间高频采集： DMA分区计量系统对夜间小流数据数采密度要求极高，RTU支持“常规采集周期”与“夜间高频采集”模式实现自动切换功能，夜间高频采集模式主要在凌晨0点至2点实现秒级超高频采集并存储数据

多中心上报：支持3个数据中心上报，可配置为多中心或主备中心模式，工作于多中心模式时，RTU将同时连接最多3个数据中心，接受来自不同的指令并应答；RTU工作于主备中心模式时将优先连接主中心，当主中心连接不成功则连接备用中心

上报周期可配置：采集、存储周期和上报周期可以灵活设定，采集周期可以精确到秒，上报周期可以精确到分钟

RS485采集功能：支持1路RS485仪表采集接口，支持标准MODBUSS-RTU、CJ-188等计量仪表数据采集，兼容目前国际、 国内主流的流量仪表协议数据采集

脉冲采集功能：采用独立脉冲采集模块，支持3路开关量信号采集接口，实现脉冲机械表的单、双、三脉冲信号采集，兼容霍尔信号和干簧管信号采集，具有正反向计量、逆流报警等功能

模拟信号采集： 支持2路模拟量信号采集接口，可接入压力传感器或液位传感器；支持1路电压信号（兼容0~5V、0.5~4.5V、1~5V）采集及1路电流信号采集（兼容4~20mA，0~20mA）,模拟量量程可以通过串口、APP、WEB等方式实现自主配置
