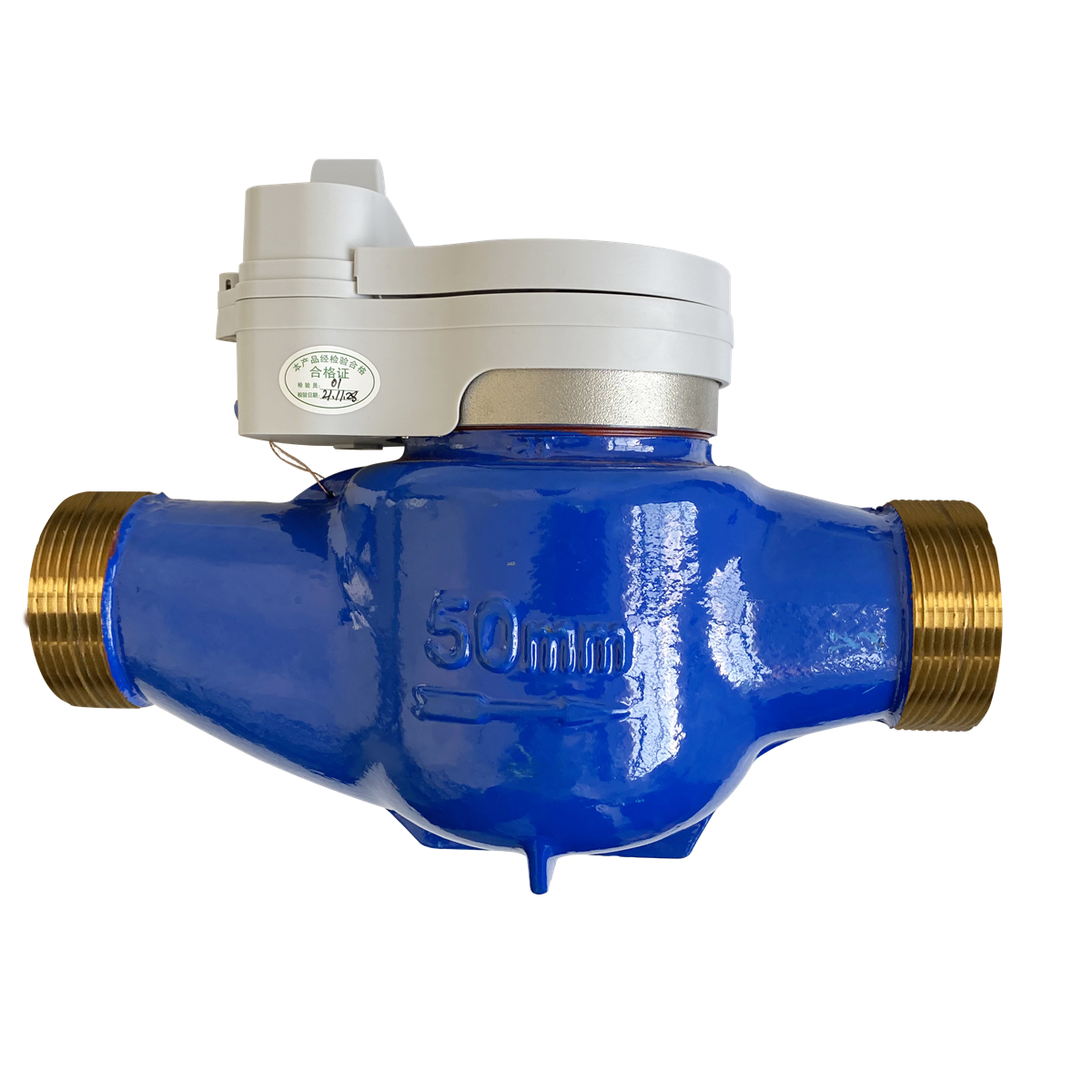

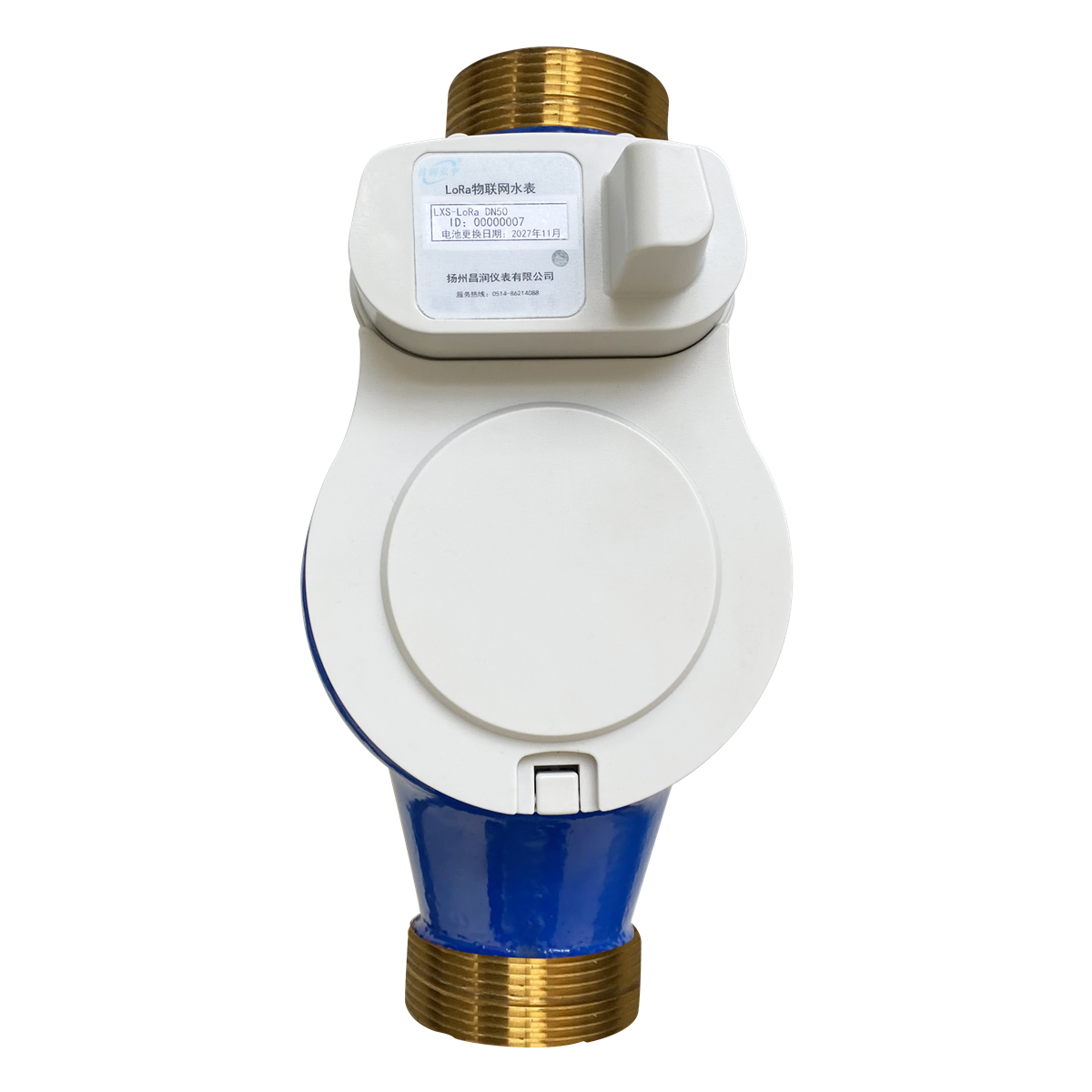

智能无线远传水表是一种无线远程集中抄表方式,已经经历了多年的发展,随着核心技术的不断提升,昌润从多年的实践经验总结和先进技术探索,根据水表无线抄表的功耗、传输距离、抗干扰等方面的要求,采用目前技术最为先进的LORA扩频调制无线传输技术,同时结合多年的水表行业应用经验,设计了强壮可靠的无线抄表传输协议,形成了可靠性高、系统扩容方便、安装维护简单、抄表成功率高的智能LORA无线远传水表系统。
电源:110V-220V AC电源
频率:475-495KHz
系统构成及工作原理
系统由无线水表,GPRS无线集中器,数据中心(计算机及管理软件)组成。
系统模式:分控阀和不控阀2种系统模式。
1、 数据中心发出指令,通过移动通信网,经GPRS集中器,向水表下达传输数据指令和阀门动作指令,数据中心经由集中器GPRS网络,接收水表数据。
2、手持机发出指令,向水表下达传输数据指令和阀门动作指令,数据从手持机通过数据线下载。
1.电子采样计量
脉冲计量模块采用双干簧管实现对水表计量脉冲的采集,每一组有效脉冲代表0.1吨。
2.电池欠压提示
水表使用3.6V锂氩电池,定期检测电池电压,当电池电压低于3V时,有欠压提示,抄表时可抄读到欠压信息。
3.阀门控制功能
阀门根据系统发出的开阀、关阀指令来完成开阀、关阀。在磁干扰情况下关阀,恢复正常后开阀。抄表时可抄读到干扰次数。
4.抄表时可抄读到阀门开关状态,阀门故障。
5.阀门自动清洁功能
水表阀门定期自动开关一次,保持阀门灵敏性。
6、无线内置、不易破损。
7、脉冲计量模块采用双干簧管实现对水表计量脉冲的采集,每一组有效脉冲代表0.1吨(可选择1吨为或10吨为)。
